BK4802
?????????????????????????????????&n
- 型號： BK4802
- 制式： 模擬
- 頻段： 27M-520M
- 發射功率： 10DBM
- 接收靈敏度： -106DBM
- 尺寸：
BK4802 玩具無線對講/遙控IC
特性
? 支持19MHz~33MHz頻段
? 支持38MHz~66MHz頻段
? 支持127MHz~177MHz頻段
? 支持380MHz~530MHz頻段
? 半雙工收發芯片
? 12.5/25 kHz信道間隔
? 單片集成FM調制/解調
? 在片10dBm RF功率放大器
? 2.8V~3.6V供電
? 自動靜噪
? 集成射頻開關
? 支持ASK調制/解調
? 內置麥克風放大器
? 內置250mW音頻功放
? 可以在沒有MCU的情況下獨立工作
? I2C接口
? 內置ROM支持16信道
? 支持外掛EEPROM

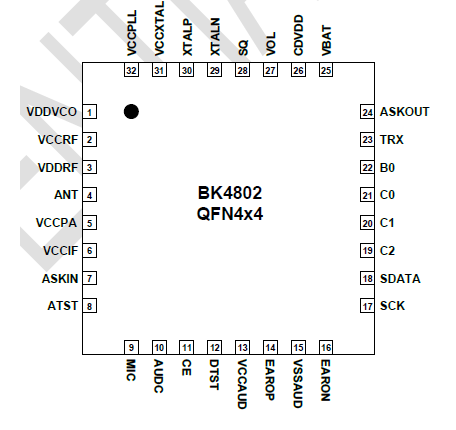

? QFN 4x4 32PIN封裝
應用
? 玩具無線對講機
? 玩具遙控
? 公眾無線對講機
簡述
BK4802是一個專為玩具對講/玩具遙控設計的半雙工模式的射頻收發芯片，采用高度集成化的CMOS工藝，支持FM調制/解調模式和ASK調制/解調模式。

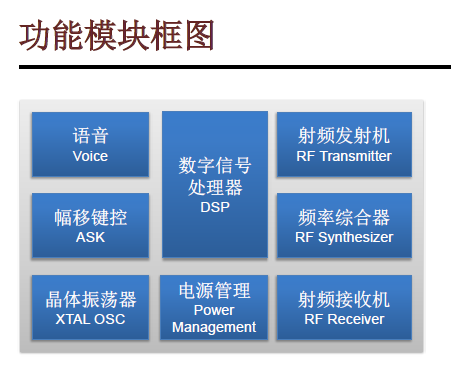

該芯片集成射頻開關、低噪聲放大器、混頻器、中頻放大器/濾波器、模數轉換器、FM/ASK解調、.頻率綜合器、射頻功率放大器、麥克風放大器、音頻功放等功能模塊。
整體方案只需要外加一個21.7MHz晶體及數個電容元件就可以完成一個性能優良的無線收發模塊的制作。
該芯片可以通過B0/C2/C1/C0引腳選擇16個內置的通信信道。更多的通信信道可以通過外掛EEPROM實現。
