玩對講機，你要了解的技術指標
對講機的基本功能就是完成語音的無線傳輸，接收方能清晰的接收到發送方的語音信號。今天小編就和大家從對講機的發射和接收兩個方面來聊聊對講機的技術參數：
對講機的功率越大，發出的電磁波越強，無線通信距離越遠。無線電波在傳輸過程中會逐漸衰減。
手持對講機，受電池能量的限制，以及對使用者健康保護的目的，功率不可以做的很高，目前國際（國家）標準規定：手持對講機最大功率不能大于 5W ( 即 5 瓦 )。對講機接收機的靈敏度越高，通信距離越遠。但是由于背景電磁噪聲的存在，對講機的接收放大倍數不可以無限提高，接收機的靈敏度也就不能無限提高。
于是在當前技術背景下，對講機的靈敏度一般為：-118 dBm ~-123dBm ( 0.15μ V ~ 0.28μ V)。
一、對講機發射機技術參數：
1. 頻率誤差（載頻容差）
2. 發射功率
3. 發射調制靈敏度
4. 發射調制限制
5. 調制失真 : (音頻失真）
6. 調制特性
7. 發射信噪比 S/N
8. 剩余調頻
9. 發射機電流
10. 鄰道功率
11. 雜散射頻分量
二、對講機發射機技術參數解釋
1、頻率誤差（載頻容差）：
為未調制載波頻率與額定（標稱）頻率之差。頻率誤差用 ppm 或 Hz為單位來表示。 一般要求：小于 10ppm。
頻率誤差可用儀器直接測試：
2、發射功率：
在未加調制情況下，一個射頻周期內發射機加給傳輸線的平均功率（W或dBm）。通俗的講，就是從發射機天線座輸出的RF功率。要求小于5W。
發射功率可由儀器直接測試。
3、 發射調制靈敏度：
發射機的標準輸入信號電壓，用 mV 或 dBm 為單位表示。使發射機調制頻偏達到標準頻偏（最大頻偏的 60%）時的調制信號電平就叫發射機的調制靈敏度。一般在 5mV ~20mV,沒有硬性規定。
測試方法如下：
4、發射調制限制（極限調制度）：
發射機音頻電路防止調制頻偏超過最大允許偏移的能力。（單位：HZ 或者 KHz）；寬帶 5KHZ；中帶 4KHZ；窄帶 2.5KHZ。
測試條件：
調制頻率1KHZ 、調制信號幅度120mV；濾波設置50HZ~15KHZ
5、 調制失真(音頻失真）：
由于調制電路的非線性（雖然設計者總是盡可能使之靠近線性），而造成的調制音頻信號失真，叫調制失真。要求小于 10% 。它是除去其基波分量的失真信號的均方根值與全信號均方根值之比用百分數表示。也就是失真分量占全信號分量的百分比。
可用儀器直接測試：
6、調制特性:
發射機輸出信號的頻偏跟調制頻率的函數關系。衡量發射音頻電路是否滿足6DB/OCT 的預加重特性 。FCC 的指標要求如下：
調制特性的測試方法：
1.發射機加 1KHZ 音頻,調節音頻電平獲得 20%最大頻偏調制.并以此頻偏作為0DB 參考點。
2.在 300HZ~3000HZ 的音頻范圍內,改變調制頻率,并記錄在各頻率點上的頻偏（可以直接讀出DB值）。如下圖所示：
7、發射信噪比 S/N：
在標準調制下，發射機發射出的音頻 信號和噪聲之比。它等同于沒有任何外部調制信號的情況下,由于哼聲和噪聲引起的發射機輸出信號的調頻. 一般在 35DB~50DB，沒有硬性規定。
8、剩余調頻：
沒有任何外部調制信號的情況下由于哼聲和噪聲引起的發射機輸出端信號的調頻。衡量指標等同于發射信噪比 S/N。
可以直接測試：專業機一般絕對值小于 0.04KHZ.
9、發射機電流 ：
發射機處于發射狀態時的工作電流值。由于發射電流關系著對講機在有限電池容量下的持續工作時間，我們必須予以關注。一般小于 2A,在 1A~1.5A,沒有硬性規定。
測試方法：
用帶電流指示的外接直流電源以對講機的標稱電壓給對講機供電，讓發射機處于發射狀態，直流電源上顯示的電流值，即是發射電流。
10、鄰道功率 ：在按信道劃分的系統中工作的發射機，在規定的調制條件下總輸出功率頻譜中落在任何一個相鄰信道的規定帶寬的那一部分功率（dB ）。一般用鄰道功率和總功率的比值表示 。要求：歐標于-60DB。
鄰道功率是美標和歐標中一個重要指標，鄰道功率可對鄰道工作的其他設備造成干擾。
可用儀器直接測試：
12、雜散射頻分量：
除了載波及其發射帶寬附近處的調制分量外，在離散頻率上或在窄頻帶內有一顯著分量的信號（dBm）。最常見的是諧波分量。絕對值要求小于-36 dBm。可用專用頻譜儀直接測試：

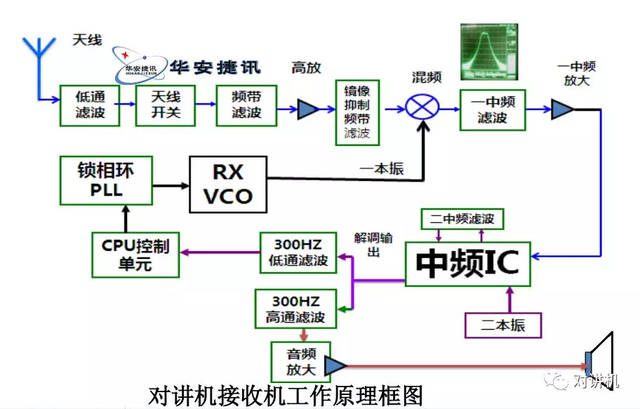

二 對講機接收技術參數
對講機接收機技術參數解釋：
1、參考靈敏度：
接收機輸出音頻獲得標準信吶比(12dBSINAD)時，所需輸入標準調制的 RF 信號電平值。
一般手持機為：0.15μV ~ 0.25μV ，或者-118dBm~-122dBm
可直接儀器測試：
2、靜噪開啟/關閉靈敏度：
能使接收機開啟、關閉的標準調制 RF 輸入信號強度。一般設定在接收靈敏度指標附近（-118 dBm~-12 2dBm），沒有具體規定。
3、音頻失真 ：
在額定輸出功率下，除去其基波分量的失真信號的均方根值與全信號均方根值之比，以百分數表示。國標規定小于 10%，現代產品幾乎都可做到小于 5%。
4、接收信噪比 S/N：
在標準輸入信號電平下所測得的參考音頻輸出功率對除去調制時的剩余輸出功率比，用dB 表示。一般都可以做到40dB 以上，沒有硬性規定。
可用儀器直接測試：
5、接收機音頻響應：
用以測量接收音頻信號與去加重電路－6dB/倍頻 特性的符合程度
FCC 標準：測試方法：
接收機輸入-47dbm 標準調制信號.調節音量,使接收機輸出 50%額定音頻，保持不變。
調節信號源調制音頻信號電平使輸出射頻信源頻偏為最大允許頻偏的 20% ,將此時的接收機音頻輸出電平設定為參考電平 VREF=0dB。
使 調 制 音 頻 頻 率 在 300HZ~3KHZ 范 圍 內 變 化(300HZ;500HZ;2000HZ;3000HZ)。
記錄每個調制頻點下的音頻輸出電平。
計算音頻響應=20LOG10{VFREQ/VREF}可以直接讀出DB電平值。
6、接收帶寬：
在輸入信號電平比實測參考靈敏度高 6dB 時，增加調制信號頻偏使輸出回到原標準信噪比的頻偏值。（KHz）要求大于 8KH。
注：剛增加調制信號頻偏時，信噪比會增大，隨后回落。
7、共信道抑制 ：抑制同頻干擾的能力。用頻率與有用信號頻率之差小于 300Hz 的無用輸入信號所測得的鄰信號選擇性(dB) 。小于-12 dB
8、阻塞：測試接收機抗強信號的干擾能力。
用頻率與有用信號頻率之差等于有用信號頻率 1%的無用信號所測得的鄰信號選擇性 (dB) 。要求大于 84 dB。
9、鄰道選擇性：采用離散信道間隔條件下，用等于 1 個離散信道間隔頻率值作為無用信號頻率偏離值，所測得的鄰信號選擇性(dB) 。要求大于 84 dB
10、雜散響應抗擾性：接收機抗拒單個無用信號在接收機輸出端造成無用響應的能力，以dB 表示。要求大于 70 dB
主要是和有用信號相差一個(F±1/2IF;F±IF;F±3/2IF;F±2IF）中頻半中頻的干擾。
調節有用 RF 信號源電平,直到獲得參考靈敏度 12dB.然后將信源電平增加 3dB。
加入干擾源（調制頻率為 400HZ,頻偏為 60%最大頻偏），調節干擾源 RF 信號電平,直到重新獲得參考靈敏度 12dB.記錄此時的干 擾源 RF 電平。雜散響應抗擾性 =P-Pref
11、互調抗擾性：接收機抗拒與有用信號頻率有特定關系的兩個無用輸入信號，因互調在接收機輸出端造成干擾的能力，以 dB 表示。要求大于 65 dB
互調抗擾性測試方法：
a)、調節有用 RF 信號源電平,直到獲得參考靈敏度 12dB.然后將信源電平增加 3dB。
b)、同步調節兩個干擾源 RF 輸出電平（兩個干擾源電平保持相等），直到重新獲得參考靈敏度 12dB. 記錄此時干擾源電平P。
互調抗擾性=P-Pref
12、接收機雜散輻射：在接受狀態時，本振信號及其它雜散信號射頻信號從天線的泄露。要求小于-157dBm
咋樣，看完本文后是不是對對講機有了更進一步的了解呢？
