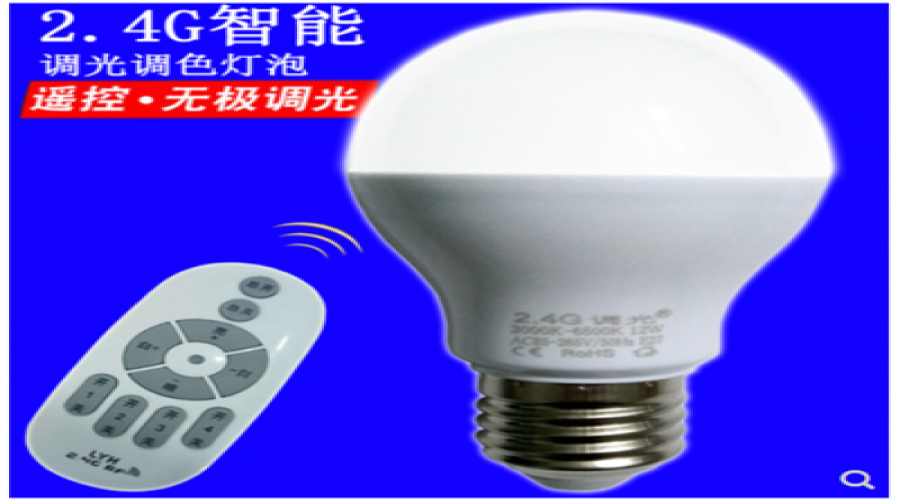

2.4G LED調光燈方案
1. 方案類型
1) 黃白雙色
2) 黃白雙色 + RGB 七彩
3) 觸摸調光調溫
4) 單向組網
5) Mesh 組網
6) 支持隔離/非隔離電源
2. 方案實現的基本功能
1) 總開/總關/亮度+/亮度-/色溫+/色溫-/RGB AUTO/RGB SEL/ ON2/OFF2/ ON3/OFF3/色溫選擇/夜燈
2) 可分組配對;
3) 多盞燈的同步遙控;
4) 可實現關機的色溫同步;
5) 可根據用戶需求, 使用自動配對功能;
3. 常見功能說明
1) 總開: 所有4路燈具同時打開;
2) 總關: 所有4路燈具同時關閉;
3) 色溫選擇:
A)單擊此鍵, 則燈光按照: 白燈ON à黃燈 ON -à 白燈ON + 黃燈 ON --à白 …. 循環切換;
B) 色溫切換時, 逐漸過渡到所需要的模式;
4) 夜燈:
接收板白, 黃 燈同時保持較低亮度;
5) 暖色/冷色
黃(暖色) ---à 混合色(黃+白) ---à 白色(冷色)
按暖色鍵, 黃燈亮度逐漸增加，白光亮度逐漸減少;
按冷色鍵, 白光亮度逐漸增加，黃燈亮度逐漸減少。
調節色調時不會改變亮度。
6) 亮度調節
對當前點亮的燈進行亮度調節
調節亮度時不會改變色溫；
7) 4組獨立ON/OFF 開關
按下ON , 對應燈光控制輸出打開; 按下OFF, 關閉燈光;
此開關僅對黃白燈組有效;
并且會自動關閉RGB 輸出;
8) RGB 自動循環
接收控制板會有3路PWM 輸出, 分別接 紅, 綠, 藍 燈;
按下此鍵, 則 自動進行 紅, 綠, 藍 燈循環;
RGB 自動循環控制過程:
A）R由最亮慢慢調節到最暗
G由最暗慢慢調節到最亮
B）G由最亮慢慢調節到最暗
B由最暗慢慢調節到最亮
C) B由最亮慢慢調節到最暗
R由最暗慢慢調節到最亮
整個過程A）循環到C）
D) RGB 自動循環停止: 按任意ON/OFF 開關時, RGB 自動關閉;
9) RGB手動切換
每按一次按鍵按如下順序切換,;
R à R+G à G à G+B à B à B+R à R+G+Bà R
RGB手動切換 停止
按任意ON/OFF 開關, RGB 模式關閉;
10) 發射LED 指示燈;
每次按鍵按下, 發射指示燈亮;
按鍵松開, 發射指示燈滅;
11) 對碼:
A) 同時按住任意一組 ON 和 OFF 按鍵再給接收板上電, 進行對碼操作; 對碼成功, 黃白燈同時閃爍一次;
B) 配對碼掉電保持;
C) 配對碼唯一.
12) 省電
當結束按鍵動作時, 系統進入睡眠狀態; 按鍵按下時, 系統立即喚醒, 進入工作狀態;
13) 接收端關機色溫同步
本模塊增加了關機色溫同步功能;
在交流開關關電10秒內(此時間可按客戶要求修改),再打開電源開關, 色溫按照白à黃à黃+白à小夜燈àRàGàB 模式順序循環切換, 而不賴遙控器;
在交流開關關電10秒以上, 則再打開電源開關, 色溫始終從白色開始, 從而實現關機色溫同步;
