BK4818  無線對講機射頻芯片

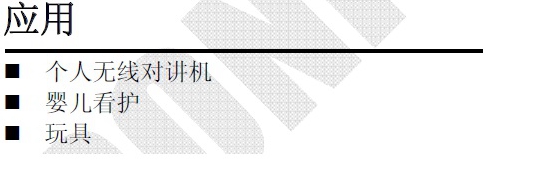

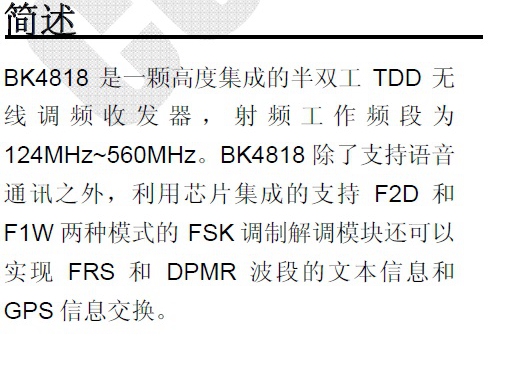

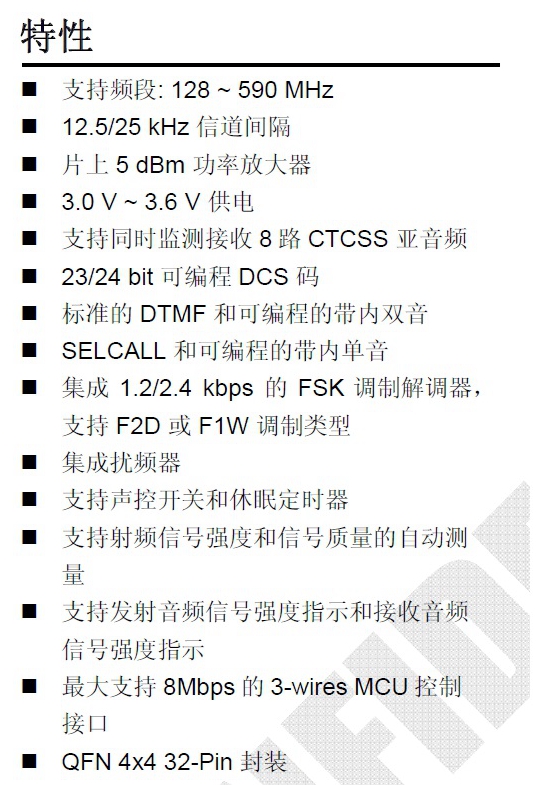

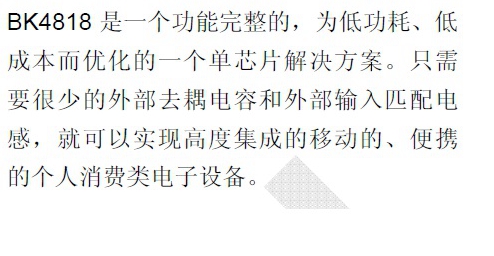

1.1 概述

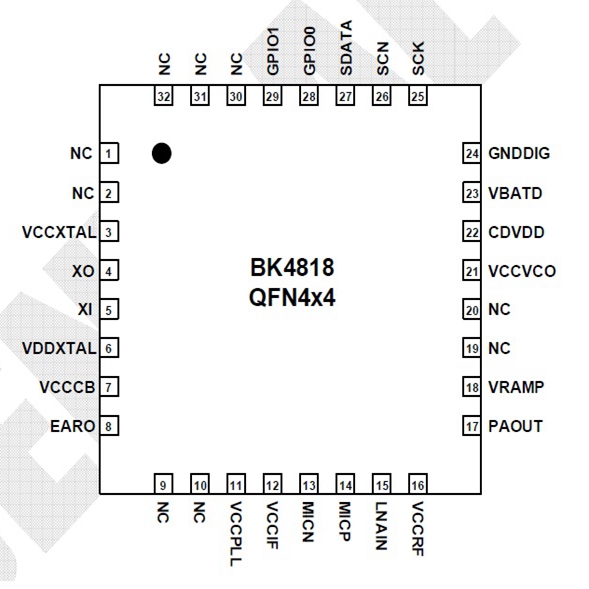

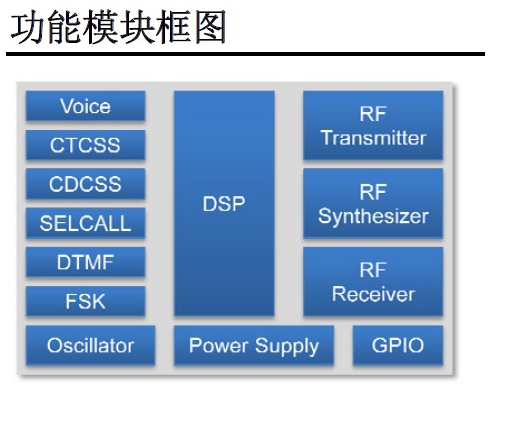

BK4818片上集成了高性能鎖相環(PLL)、模數轉換器(ADC)、數模轉換器

(DAC)以及先進的數字信號處理器(DSP)。數字低中頻的鏡頻抑制架構保證了高集

成度，片外只需要一顆簡單的單片機(MCU)就可以實現一個雙向無線通訊方案。片

上靈活而精確的連續與離散音頻信號發生與檢測器，可以實現加密連接和傳輸數字

信號。

1.2 射頻收發器

BK4818集成一個符合世界上大多數國家對講機通訊規范的射頻收發器。射頻

收發器需要以下外圍元件配合工作：

1) 26MHz晶振；

2) 簡單的射頻輸入輸出匹配電路；

3) 用于去耦和隔直的幾個貼片元件；

1.2.1 射頻接收器

接收器采用低中頻的鏡頻抑制架構，它由兩部分組成：射頻前端和中頻部分。

射頻前端包含一個低噪聲放大器(LNA)和正交混頻器(Mixer)。中頻部分包含一個用

于信道濾波的低通濾波器(LPF) ，一個可變增益放大器(VGA),一個高精度模數轉換

器(ADC)。射頻接收器的方框圖如圖 2。

在射頻前端部分，低噪聲放大器(LNA)是單端輸入、差分輸出結構。低噪聲放

大器(LNA)之后是一個可以將射頻信號(RF)直接轉換成中頻(IF)的正交混頻器。由

于采用了鏡頻抑制的低中頻結構，從而避免方案中使用昂貴的聲表面(SAW)濾波器。

通過修改BK4818的(REG13[0])，可以將BK4818的中頻(IF)頻率設置為88KHz或

137KHz。通過設置(REG12[14]) 為0，可以使能射頻前端電路。

在中頻部分，下變頻后的同相信號(IF/I)和正交信號(IF/Q)首先通過一個帶通濾

波器(BPF)，然后經過可變增益放大器(VGA)放大?？勺冊鲆娣糯笃?VGA)提供

21dB的動態范圍，通過(REG103[6:4]) 修改。Σ-△模數轉換器(ADC)對來自可變

增益放大器(VGA)的中頻信號進行采樣和量化，轉換為數字中頻信號。數字信號處

理器(DSP)對數字中頻信號進行二次變頻，并做音頻處理。通過設置(REG12[13])

為0，可以使能中頻部分。

為了避免高功率的射頻輸入，增加了AGC功能，可以自動調節低噪聲放大器

(LNA)和可變增益放大器(VGA)的增益。通過設置(REG103[15])為0，可以使能

AGC功能。

1.2.2 射頻發射器

射頻發射器是一個單端的放大器。包含一個緩沖器，一個功率放大器

(PA)和一個斜坡控制模塊。發射器的結構框圖如圖 2。由于FM調制為恒包絡方式，

因此功率放大器工作在飽和模式以節省電流。
