SR_T300
?????????????????????????????????&n
- 型號： SR_T300
- 制式： 模擬
- 頻段： 27M-520M
- 發射功率： 10dbm
- 接收靈敏度： -106dbm
- 尺寸： 26mm X 26MM

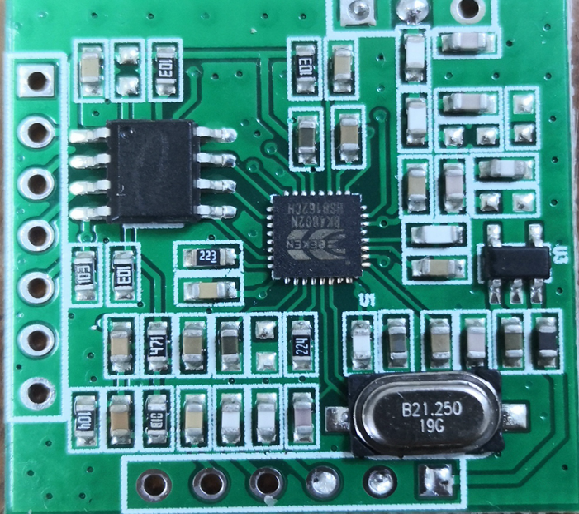

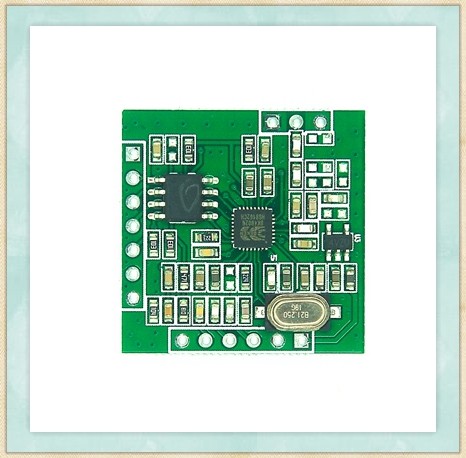

SR-T300
兒童玩具對講模塊
(300M 通信距離)
概述
SR_T300 是一款超小型，高性能的玩具對講模塊， 內置高性能的射頻芯片及數字音頻功放； 外圍電路簡單，覆蓋頻率范圍廣；該模塊只需外接天線，MIC, 對講開關，喇叭即可組成一臺完整的高性能玩具對講機；
特點 ：
全集成半雙工FM 收發；
工作電壓： 3.3 - 7.0V;
工作頻點： 2頻道可選:
CH1: 462.125MHZ
CH2: 462.175MHZ
備注: 其他頻點可定制, 頻點范圍如下:
26.175M~27.5MHZ;
40.66M～40.7MHZ
49.820M～49.9MHZ
400M～470MHZ
自動靜噪;
超小尺寸： 26 X 26 MM;
通信距離： 300m @ UHF;
尺寸和腳位

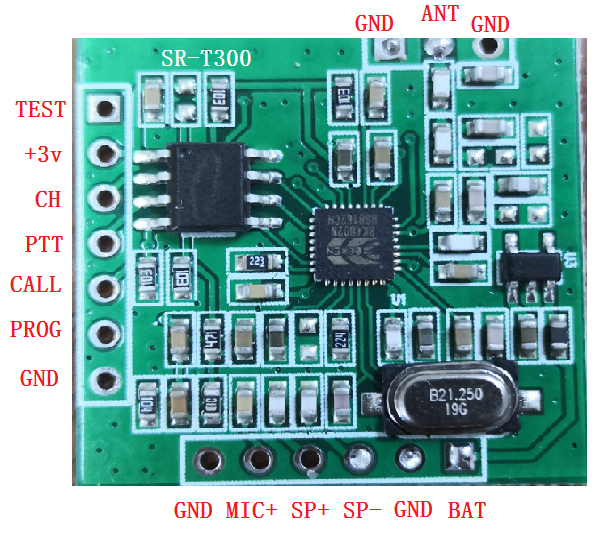

3.1 模塊腳位分配圖

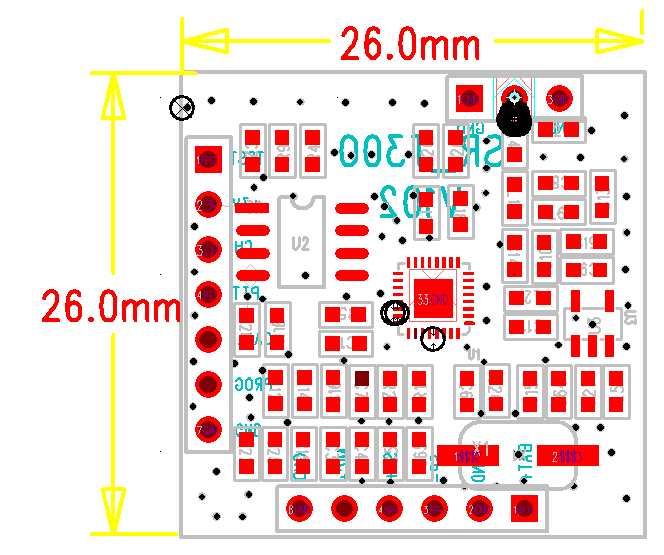

3.2 模塊尺寸
3.3 腳位說明
引腳編號 | 名稱 | 功能說明 |
1 | BAT+ | 電源正極， 可支持3.5V-7V 的直流電壓 |
2 | GND | 地 |
3 | SP- | 喇叭接口 |
4 | SP+ | 喇叭接口 |
5 | MIC+ | 咪頭正極 |
6 | GND | 地 |
7 | PROG | NC, 不接. |
8 | CALL | CALL TONE 提示音: 1: 呼叫; 0: 停止呼叫 |
9 | PTT | 對講控制腳，1： 發射； 0： 接收 |
10 | CH | 頻道選擇 ; 接地或者懸空, 分別對應2個頻道 懸空: 462.125M; 接地: 462.175M |
11 | +3V | 內部3V 輸出; |
12 | TEST | NC, |
13 | GND | 地 |
14 | ANT | 天線 |
15 | GND | 地 |

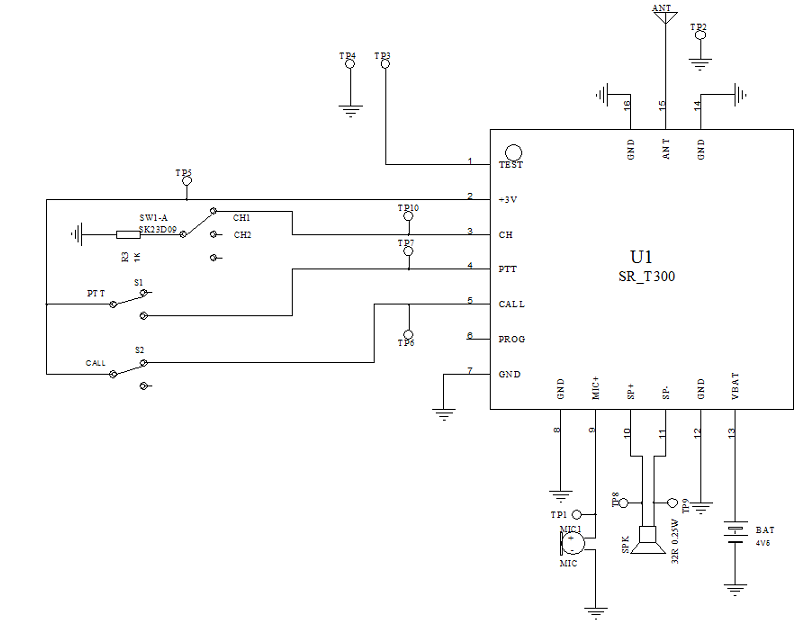

應用電路
