SR_DMR_4WU

                        DMR/4W/UHF/ 半雙工/ 數字模擬二合一

1 概述
1.1 簡介
      采用TDMA(雙時隙）技術，支持半雙工語音、數據通信及數話同傳業務 ,本模塊內置了高性能的射頻收發芯
      片、射頻功放、DMR數字對講芯片。外部MCU可通過標準的異步串口通信設置模塊的工作參數并控制模
      塊工作狀態。該模塊僅需外接天線、麥克風、語音功放即可組成一臺完整的DMR數字對講機。
1.2 應用領域
     小型化數字對講機
     三防手機數字對講系統
     樓宇小區安防系統
     戶外運動產品
2 特性
     頻率范圍：136~174MHZ，220~260MHZ,350~390MHZ,400~480MHz，(可選)
    頻率間隔：數字 12.5KHZ，模擬 12.5KHZ、25KHZ
    射頻輸出功率：高功率 4W，低功率 1W
    供電電壓：4.2V, 7.4V(可選)
    高接收靈敏度：-121dBm 1%
    支持串口寫頻
    支持強插/強拆功能
    支持AMBE3000、WT3000、AMBE1000、SELP、AVDS 等多種聲碼器
    支持 DMR 協議并兼容傳統模擬對講模式
     DMR 模式下支持如下業務 支持組呼、個呼、全呼 支持確認、非確認短信通信、支持狀態短消息
     支持4.8Kbps和9.6Kbps數據傳輸 模塊內置 AD/DA、CodeC、DC-DC 等多種 IP， 支持主叫/被叫檢測 支持呼叫提示 支持遠程監聽 支持緊急報警 支持遙斃/激活 支持直通、中繼  模式的語音、短信應用
     模擬對講模式下支持如下業務: 支持 CTCSS/CDCSS 亞音靜噪 支持監聽

3 尺寸及引腳

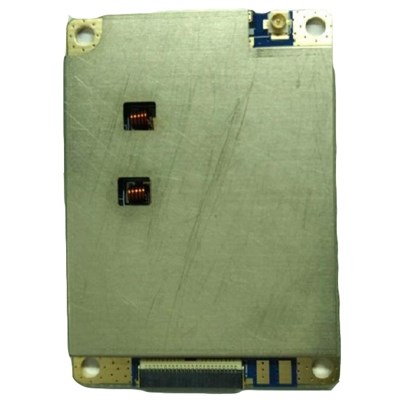

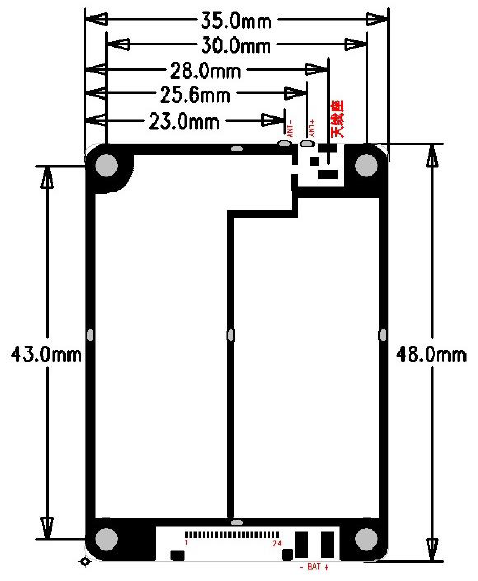

   模塊板子如圖所示，其尺寸為 35mm×48mmx4.5mm。CONNETOR 管腳定義如表 1 所示。
