SR_DMR_2WU

                   2W/DMR/半雙工/模擬數字二合一

1.1 簡介
采用TDMA(雙時隙）技術，支持全雙工、半雙工語音、數據通信及數話同傳業務 ,本模塊內置了高性能的射頻
收發芯片、射頻功放、DMR數字對講芯片。外部MCU可通過標準的異步串口通信設置模塊的工作參數并
控制模塊工作狀態。該模塊僅需外接天線、麥克風、語音功放即可組成一臺完整的DMR數字對講機。
1.2 應用領域
? 小型化數字對講機
? 三防手機數字對講系統
? 樓宇小區安防系統
? 戶外運動產品
2 特性
? 頻率范圍：136~174MHZ，220~260MHZ,350~390MHZ,400~480MHz，(可選單個模塊只支持一種頻段)
? 頻率間隔：數字 12.5KHZ，模擬12.5KHZ、25KHZ
? 射頻輸出功率：高功率 2W，低功率0.5W
? 供電電壓：4.2V
? 高接收靈敏度：?-121dBm
? 支持串口寫頻
? 支持強插/強拆功能
    支持AMBE3000、AMBE1000 等多種聲碼器
    支持DMR 協議并兼容傳統模擬對講模式
? DMR 模式下支持如下業務
? 支持組呼、個呼、全呼
? 支持確認、非確認短信通信、支持狀態短消息
? 支持4.8Kbps和9.6Kbps數據傳輸
? 模塊內置 AD/DA、CodeC、DC-DC 等多種IP，
? 支持主叫/被叫檢測
? 支持呼叫提示
? 支持遠程監聽
? 支持緊急報警
? 支持遙斃/激活
? 支持直通、中繼模式的語音、短信應用

     模擬對講模式下支持如下業務:
? 支持 CTCSS/CDCSS 亞音靜噪
? 支持監聽

3 尺寸及引腳

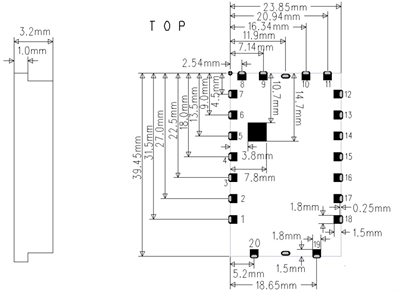

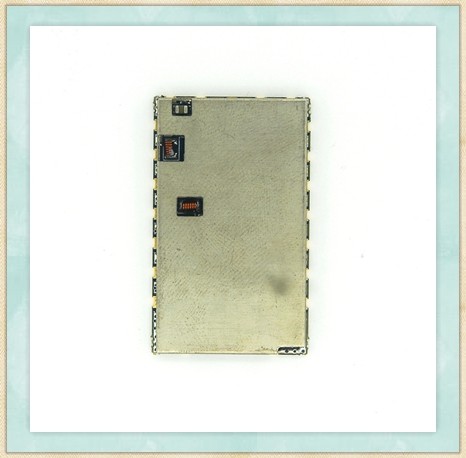

模塊板子如下圖所示，其尺寸為 23.85mm×39.45mmx3.2mm。管腳定義如表 1 所示。
