SR_DMR_5WU?全雙工數字對講模塊?????????????????????????????&

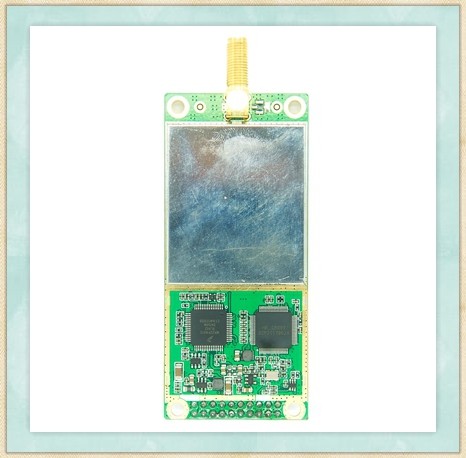

SR_DMR_5W
數字全雙工對講模塊/樓宇,電梯對講
(400M-470M)
SR_DMR_5WU是一款采用DMR標準的數字對講模塊,支持單工/全雙工語音、確認/非確認數據短信通信。本模塊內置了高性能的射頻收發芯片、射頻功放、DMR數字對講芯片HR_C5000、高性能聲碼器、主控MCU。外部MCU可通過標準的異步串口通信設置模塊的工作參數并控制模塊工作狀態。該模塊僅需外接天線、麥克風、語音功放即可組成一臺完整的DMR數字對講機。
電梯對講通信
小區樓宇對講
2 特性
頻率范圍:400~470MHz
頻率間隔:12.5kHz
射頻輸出功率:高功率5W,低功率1W
供電電壓:12V
高接收靈敏度:£-120dBm
支持組呼、全呼、單呼及全雙工語音通信
支持確認、非確認短信通信、支持狀態短消息
支持主叫/被叫檢測
支持呼叫提示
支持遠程監聽
支持直通、中繼模式的語音、短信應用
3 尺寸及引腳

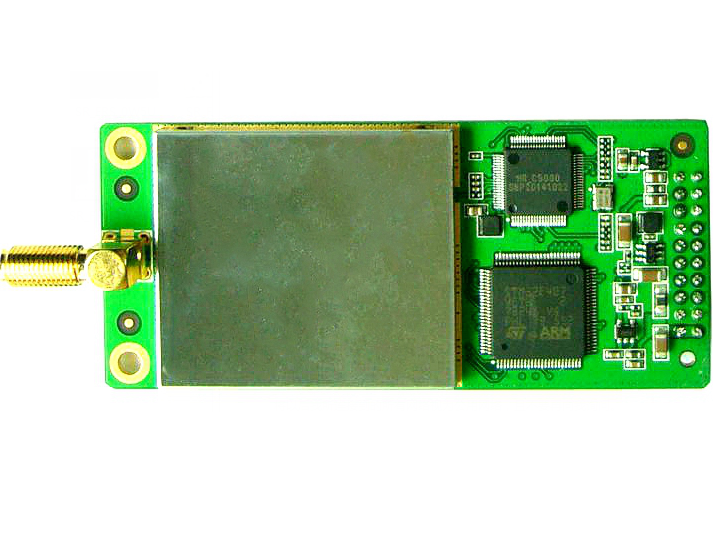

SR_DMR_5WU板子如圖 1所示,其尺寸為50mm×90mm。其中J1為信號接口,J2為天線口。J1的定義如表 1所示。
管腳號 | 管腳名稱 | 管腳類別 | 功能描述 |
1 | VBAT | POWER | 電源 |
2 | VBAT | POWER | 電源 |
3 | GND | GND | 地 |
4 | GND | GND | 地 |
5 | UART_TX | DO | 異步串口(模塊發送數據口) |
6 | UART_RX | DI | 異步串口(模塊接收數據口) |
7 | HANGUP | DI | 接收呼叫,低電平脈沖(大于20ms)觸發 |
8 | CALL | DI | 開始呼叫,低電平脈沖(大于20ms)觸發 |
9 | CTRL_D0 | DIO | 預留 |
10 | CTRL_D1 | DIO | 預留 |
11 | CTRL_D2 | DIO | 預留 |
12 | CTRL_D3 | DIO | 預留 |
13 | GND | GND | 地 |
14 | NC | NC | 懸空 |
15 | MIC_IN | AI | 麥克風信號輸入 |
16 | GND | GND | 地 |
17 | LINEOUT | AO | 接收音頻信號輸出 |
18 | GND | GND | 地 |
19 | GND | GND | 地 |
20 | GND | GND | 地 |
注1:在上電時,CALL、HANGUP管腳需拉高;
注2:CTRL_D0、CTRL_D1、CTRL_D2、CTRL_D3這4個管腳為預留管腳,建議連接到外置CPU的GPIO上,上電時,需拉高。
4 典型應用電路框圖
典型應用電路框圖如圖 2所示。SR_DMR_5WU外接一個主控MCU、音頻功放及喇叭、麥克風即可工作。工作時,可以通過MCU寫串口命令及配置Call、HangUp管腳進行收發控制。
