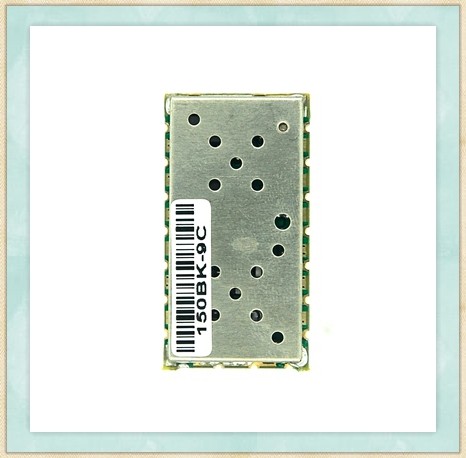

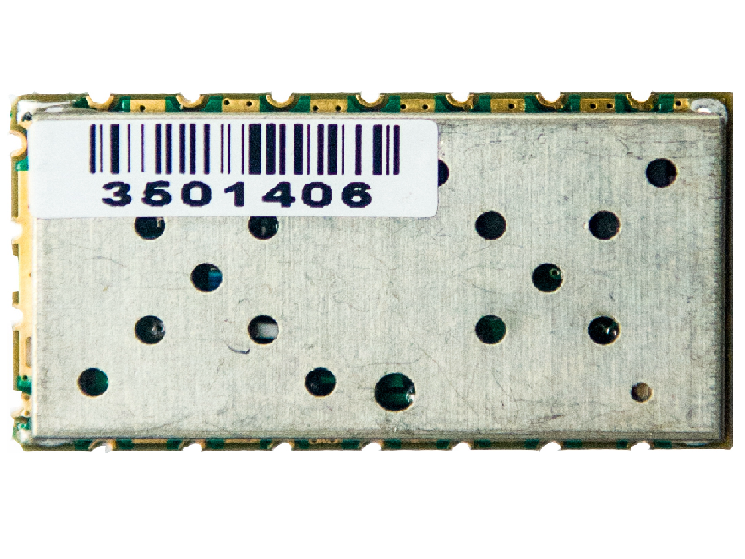

SR_FRS_1W350
警用無線對講、數傳收發模塊
(350M-390M)
SR-FRS-1W350是一款性價比極高的無線語音對講及數傳模塊，內置高性能射頻收發芯片、微控制器以及射頻功放。外控制器可通過標準的異步串行接口(RS232)通訊來設置模塊工作參數并控制整個模塊的收發。
該模塊只需外接天線、MIC和語音功放即可組成一臺完整的對講機或數傳電臺。
同時模塊具有短信傳送/數據傳輸功能, 一次可以發送70個字節的數據;
基于數字信號處理技術的調頻解調技術；
頻率范圍：350M～390MHZ；
頻率步進可選擇：5K/6.25K/12.5K/25K；
RF 輸出功率：高功率1W,低功率0.5W
語音加密（擾頻）功能(8 種模式可選)
短信息 SMS 收發/數據傳輸功能；
內置 CTCSS（38 組）、CDCSS（83 組）編解碼；
自動消尾音功能；
數字音量（1-8 級）可調；
聲控免提通話功能（0-8 級）可調；
靜噪級別（0-9 級）可調；
MIC 靈敏度軟件可調（1-8 級）
高接收靈敏度：-122dBm；
超低功耗睡眠模式（0.1uA）;
電壓工作范圍：3.3～5.0V
超小尺寸：18*35*3.2MM；
應用領域：
便攜式對講及傳呼系統；
無線數傳；
手機及其他產品嵌入對講機功能的全新設計。
引腳名稱 | 序號 | 功能描述 |
SQ | 1 | 靜噪，低電平有效 |
VOX_DET | 2 | 聲控免提通話檢測，高電平有效 |
AF_OUT | 3 | 音頻輸出 |
MIC1(NC) | 4 | NC |
PTT | 5 | 發射/接收控制腳，1=接收，0=發射 |
PD | 6 | 模塊睡眠使能腳， 0=SLEEP |
H/L | 7 | NC |
BAT | 8 | 電源正極 |
GND | 9 | GND |
GND | 10 | GND |
NC | 11 | NC |
ANT | 12 | 射頻輸入/輸出 |
NC | 13 | NC |
NC | 14 | NC |
NC | 15 | NC |
RXD | 16 | 異步串行接口（接收數據口） |
TXD | 17 | 異步串行接口（發送數據口） |
MIC_IN | 18 | MIC輸入（音頻輸入） |
